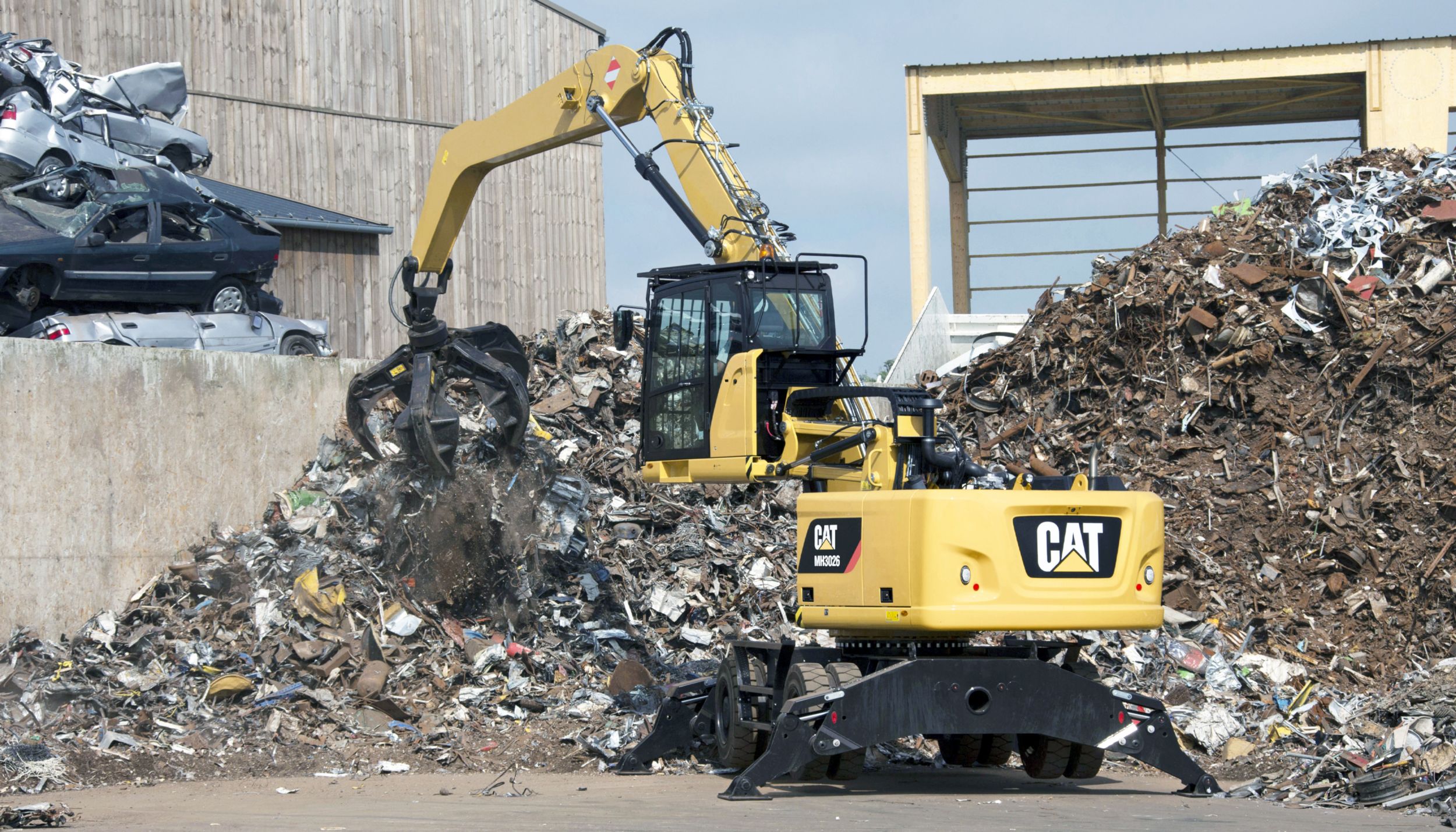

MH3026 Manipulador de material de ruedas

We know that when it comes to material handling equipment, your success depends on productivity and low operating costs. The MH3026 is a purpose-built material handler, designed for industrial and recycling applications that call for safe, quality and reliable products. It is relentlessly efficient for sites and applications requiring larger lifting capacities and working envelope.

Request a quote
Bore 4.1in
Cilindros 6 en línea
Desplazamiento 427.8in³
Emisiones Nivel 4 Final/Fase IV
Modelo de motor Gato C7.1
Máximo bruto - ISO 14396 129,4 kW (174 CV [176 CV/PS*])
Máxima potencia neta - SAE J1349/ISO 9249 126 kW (169 hp [171 hp/PS*])
Par máximo - 1.400 rpm 612 pies-lbf
Nota *Valores métricos.
Golpe 5.3in
Componentes clave - Nariz caída (4900 mm/16'1") 2106 libras
Componentes clave - Nariz caída (5500 mm/18'1") 2370 libras
Componentes clave - Nariz caída (5900 mm/19'4") 2459 libras
Componentes clave - Hoja MH 1643 libras.
Componentes clave - Recto (4800 mm/15'9") 3131 libras
MH Push Blade 1643 libras.
Nota El peso de operación es con neumáticos sólidos, 5200 kg (11.465 lb) de contrapeso, tren de aterrizaje MH, tanque de combustible, operador y herramienta de trabajo, 1400 kg (3.086 lb). El peso varía según la configuración.
Peso operativo 25 220-26 150 kg (55.601-57.651 lb)
Con la pluma MH (6800 mm/22'4") - MH 2.75 m/9'0" Carrocería y palo recto 55601lb
Con la pluma MH (6800 mm/22'4") - MH 2,99 m/9'8" tren de aterrizaje y la varilla de la nariz de 5900 mm (19'4") 56813lb
Con la pluma MH (6800 mm/22'4") - MH 2.99 m/9'8" Carrocería y palo recto 57651 libras
Creeper Speed - 2ª marcha 7.5 millas/h
Gradeabilidad máxima (25 000 kg/55,120 lb) 60%
Velocidad máxima de viaje 16 millas/h
Velocidad máxima de viaje - 2ª marcha 16 millas/h
Par de giro máximo 43516ft-lbf
Velocidad de giro 9r/min
Sistema de refrigeración 12.3gal (US)
Depósito de líquido de escape diesel 9.1gal (US)
Tanque de combustible 111gal (US)
Capacidad del sistema hidráulico 93gal (US)
Capacidad del tanque hidráulico 52.8gal (US)
Despeje del eje - Todos los vagones de MH 12.8in
Ángulo del eje de oscilación ±5 grados...
Circuito auxiliar - Alta presión 66gal/min
Circuito Auxiliar - Media Presión 13gal/min
Circuito de implementos/viajes 95gal/min
Mecanismo de balanceo 31.1gal/min
Profundidad máxima 8,25 pies
Altura máxima 41,33 pies
Alcance máximo 39,08 pies
Profundidad máxima 9,58 pies
Altura máxima 43,67 pies
Alcance máximo 40,92 pies
Circuito auxiliar - Alta presión 5076psi
Circuito Auxiliar - Media Presión 3046psi
Circuito de implementos - Heavy Lift 5366psi
Circuito de implementos - Normal 5076psi
Mecanismo de balanceo 4496psi
Circuito de viaje 5076psi
Altura máxima de envío* 11,08 pies
Ancho máximo de envío 9.83 pies
Nota *El palo de 5900 mm necesita ser separado para el transporte.

Equipo estándar:

  • Eléctrico
    • Alternador, 115A
    • Baterías de alta resistencia sin mantenimiento
    • Iluminación: Boom and stick LED working light
    • Iluminación: Una luz LED en el contrapeso para la cámara trasera, y una a la derecha para la cámara lateral
    • Iluminación: Luz interior de la cúpula de la cabina LED
    • Iluminación: Luces de carretera dos delanteras, halógenas
    • Iluminación: Luces de carretera dos traseras, LED
    • Iluminación: Luces LED de trabajo, montadas en la cabina (dos delanteras y una trasera), compatibles con los protectores de objetos en caída.
    • Interruptor principal de apagado
    • Señal/trompeta de aviso
  • Motor
    • El motor Cat C7.1 cumple con las normas de emisión de la fase IV
    • Tecnologías de postratamiento, incluyendo el paquete del Módulo de Emisión Cat Clean (Cat CEM)
    • Filtro de aire
    • Capacidad de altitud de 3000 m sin desclasificación
    • Control automático de la velocidad del motor (AESC), incluyendo un toque de ralentí bajo
    • Apagado del motor en ralentí (EIS)
    • Ayuda de arranque automático
    • Filtro de combustible
    • Separador de combustible/agua con interruptor de agua en el combustible
    • Capacidad de enfriamiento ambiental de 48°C sin desclasificación
    • Selector de modo de alimentación
    • Bomba eléctrica de cebado de combustible
    • Capacidad de funcionar con combustible biodiesel (B20)
  • Hidráulica
    • Sensibilidad hidráulica ajustable
    • Mangueras Cat XT-6 ES
    • Circuitos de control (de serie y opcionales, dependiendo de la elección de la barra/bastón/enlace): Circuito de media presión - Circuito de media presión de dos vías, para la rotación o inclinación de los accesorios)
    • Modo de levantamiento de pesas
    • Sistema hidráulico con sensor de carga
    • Refrigerador de aceite
    • Acoplamientos de desconexión rápida
    • Bomba de giro separada
    • Control de la bomba eléctrica (EPC)
    • Válvula de retención de descenso de la pluma (BLCV), incluyendo el dispositivo de aviso de sobrecarga
    • Válvula de retención de descenso de palo (SLCV)
  • Estación del operador
    • Monitor a color adicional para las cámaras, pantalla dividida para la vista de ambas cámaras
    • Apoyabrazos ajustables
    • Aire acondicionado, calentador y descongelador con control automático del clima.
    • Taza de bebida/portabotellas
    • Capacidad de los guardias superiores y delanteros atornillados...
    • Portabotellas
    • Montado en la parte inferior, intermitente (cuatro velocidades), sistema de limpieza en paralelo, que cubre el vidrio del parabrisas superior e inferior
    • Radio CD/MP3 (12V) incluyendo altavoces y convertidor de 12V
    • Gancho para abrigos
    • Sistema de control de crucero
    • Alfombrilla de suelo, lavable, con compartimento de almacenaje
    • Asiento de suspensión totalmente ajustable
    • Elevador hidráulico de la cabina
    • Panel de instrumentos y medidores, pantalla gráfica completa y a color: Información y mensajes de advertencia en el idioma local
    • Panel de instrumentos y medidores, pantalla gráfica completa y a color: Indicadores de combustible y niveles de DEF, refrigerante del motor y temperatura del aceite hidráulico.
    • Panel de instrumentos y medidores, pantalla gráfica completa y a color: Intervalo de cambio de filtros/fluidos, horas de trabajo
    • Panel de instrumentos y medidores, pantalla gráfica completa y a color: Indicadores para los faros, señal de giro, combustible bajo, ajuste del dial del motor
    • Panel de instrumentos y medidores, pantalla gráfica completa y a color: Reloj con batería de reserva de 10 días
    • Iluminación LED interior con interruptor de puerta
    • Palancas, operadas por el piloto con un deslizador proporcional
    • Parabrisas delantero laminado
    • Consola lateral izquierda, inclinable, con bloqueo de todos los controles
    • Encendedor de cigarrillos (24V)
    • Soporte de literatura en la consola derecha
    • Soporte de teléfono móvil
    • Freno de estacionamiento
    • Prevención de arranque del motor de tipo código pin, integrado en el monitor
    • Fuente de alimentación, 12V-10A
    • Ventana trasera (vidrio templado)/salida de emergencia, con martillo
    • Cinturón de seguridad retráctil, integrado en el asiento
    • Indicador y alarma del cinturón de seguridad
    • Skylgiht, vidrio laminado
    • Ventanas de puertas corredizas
    • Columna de dirección, ángulo y altura ajustables
    • Paso, integrado en la falda
    • La zona de almacenamiento adecuada para una caja de almuerzo
    • Parasol para el parabrisas y el tragaluz
    • Palanca de seguridad, integrada en la consola izquierda
    • Cabina sellada, con filtrado positivo, ventilación de velocidad variable
  • El tren de aterrizaje
    • Freno automático y bloqueo del eje
    • Bloqueo electrónico de giro y desplazamiento
    • Velocidad de la trepadora...
    • Tracción a las cuatro ruedas
    • Ejes resistentes, motor de desplazamiento avanzado, fuerza de frenado ajustable y sistema de frenos de disco
    • Eje delantero oscilante, bloqueable, con punto de engrase remoto
    • Pasos, amplios, a la izquierda y a la derecha
    • Cajas de herramientas, izquierda y derecha, en el tren de aterrizaje
    • Transmisión hidrostática de dos velocidades
    • Eje de transmisión de una pieza, con intervalos de engrase de 1.000 horas
  • Otros equipos
    • Sistema de auto-lubricación (implementos y engranaje de giro)
    • Freno de giro automático
    • Capacidad para añadir un circuito hidráulico auxiliar
    • Paquete de refrigeración, pantalla de malla fina y prefiltro de aire del motor
    • Capacidad de Técnico Electrónico de Gato (ET)
    • Contrapeso, 5200 kg
    • Cerraduras de puertas y tapas con sistema de seguridad de una llave para gatos.
    • Espejos, gran angular, cuadro y cabina
    • Enlace del producto
    • Cámaras: Cámara de gran angular montada en la parte trasera, integrada en el contrapeso
    • Cámaras: Cámara de gran angular del lado derecho, montada en la campana de refrigeración
    • ¿SOS? Válvulas de muestreo rápido para aceite de motor, aceite hidráulico y refrigerante
    • Interruptor de apagado de emergencia del motor
    • Anillos espaciadores para neumáticos

Equipo opcional:

  • Controles y líneas auxiliares
    • Líneas auxiliares de brazo y palo
    • Circuitos de control (de serie y opcionales, dependiendo de la elección de la barra/bastón/enlace): Control de herramientas/multifunción - Alta presión unidireccional o bidireccional para la aplicación del martillo o la apertura y cierre de un accesorio
    • Circuitos de control (de serie y opcionales, dependiendo de la elección de la barra/bastón/enlace): Control de herramientas/multifunción - Flujo y presión programables para un máximo de 10 herramientas de trabajo - selección a través del monitor
    • Circuitos de control (de serie y opcionales, dependiendo de la elección de la barra/bastón/enlace): Circuitos y líneas de acoplamiento rápido para el acoplador rápido hidráulico (tanto el agarrador de pasador de gato como los acopladores rápidos dedicados/CW, controlados por un interruptor dedicado)
    • SmartBoom
  • Hidráulica
    • Gato BIO HYDO Advanced HEES aceite hidráulico biodegradable
  • Eslabón frontal
    • VA boom (5490 mm): Palo recto (2500, 2900 mm)
    • Botavara de una pieza (5650 mm): Palo recto (2500, 2900 mm)
    • Pluma de manipulación de materiales (6800 mm): Palo de caída MH (4900, 5500 o 5900 mm)
    • Pluma de manipulación de materiales (6800 mm): Palo recto MH (4800 mm)
  • Eléctrico
    • Alarma de viaje ajustable
    • Faro giratorio
    • Generador, 15 kW
  • Estación del operador
    • Guardias superiores/frontales
    • Dirección con joystick
    • Palancas de mando avanzadas con dos deslizadores proporcionales
    • Pedal auxiliar de alta presión
    • Asiento, respaldo ajustable, con suspensión de aire vertical y horizontal y reposacabezas: Ajuste automático del peso, soporte lumbar mecánico, sistema climático pasivo, ajuste de la longitud/ángulo del asiento y asiento calefactado (Comfort)
    • Asiento, respaldo ajustable, con suspensión de aire vertical y horizontal y reposacabezas: Ajuste automático de altura y peso, sistema climático activo, asiento de microfibra de primera calidad, soporte lumbar neumático, ajuste de la longitud y el ángulo del cojín del asiento y amortiguación ajustable, calefaccionado y ventilado (Deluxe)
    • Visor para protección contra la lluvia
    • Parabrisas: Parabrisas y claraboya laminados de una sola pieza, resistentes a los impactos (EN356 P5A, 10 mm)
    • Parabrisas: dividido en 70/30, abrible - dividido en dos partes, fijo, de alta resistencia a los impactos, parabrisas y claraboya laminados (EN356 P8B, 26 mm)
    • Espejos, ajustables electrónicamente y calentados, marco y cabina
  • Neumáticos
    • Neumático doble 11.00-20
    • Goma sólida doble, 10.00-20
  • El tren de aterrizaje
    • Tren de aterrizaje MH (2,75 m o 2,99 m de ancho) con cuatro estabilizadores soldados
    • Tren de aterrizaje MH (2,75 m o 2,99 m de ancho) con cuatro estabilizadores soldados y una cuchilla montada en la parte delantera.
    • Tren de aterrizaje estándar, con estabilizadores (delanteros y/o traseros), hoja dózer (delantera o trasera)
    • Paquete de acceso fácil a la cabina, en la parte delantera
    • Acceso fácil a la cabina, paquete, trasero
  • Otros equipos
    • Enlaces de cubos
    • Sistema de seguridad de máquinas de gato
    • Acoplador rápido hidráulico
    • Velocidad máxima 20 km/h o 25 km/h*
    • Bomba de reabastecimiento de combustible con una bandeja dedicada para la manguera
    • El paquete de manejo de desechos, añade un ventilador de inversión y una parrilla vibratoria al paquete de protección de enfriamiento
    • Sistema avanzado de filtración de la cabina
    • Anexos
